Création de gabarit de contrôle de voile de quille de bâteau de plaisance

Afin de pouvoir contrôler le voile de quille, il nous a été demandé de créer un gabarit de contrôle visuel.

 A l'aide de l'utilitaire en ligne http://airfoiltools.com/ on génère le profil souhaité, ici un NACA 63010A épaissi à 11.6 %

On exporte ce fichier de point au format .CSV

Il y a alors un petit travail à faire pour mettre ce fichier au format du logiciel de CAO.

Il va falloir enlever toutes les informations inutiles et ne conserver que trois colonnes correspondants aux coordonnées X, Y et Z.

(Les commandes GAUCHE() et DROITE() de EXCEL sont bien pratiques pour ne récupérer qu'une partie des caractères d'une case).

On importe ensuite ce fichier dans le logiciel de CAO en créant une "courbe suivant table" à lissage désactivé.

Cette esquisse va nous servir à générer les gabarits de contrôle.

Un gabarit d'extrados et d'intrados (identiques car le profil est symétrique) ainsi qu'un gabarit de bord d'attaque.

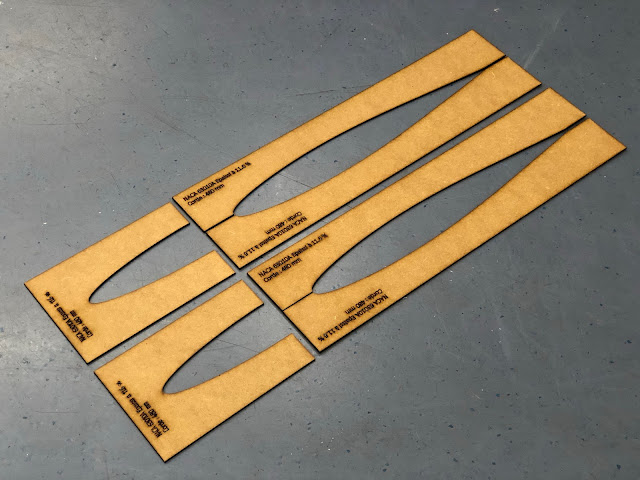

Il ne reste plus qu'à découper au laser ces gabarits. Les étudiants du groupe AERODYNE s'en sont chargé. Une compétence de plus dans leur cursus de formation !
