Fabrications de vis pour raccords banjos



Les réservoirs sont équipés de mise à l'air libre connectées aux trappes de visites par un raccord banjo. Les vis de banjos disponibles dans le commerce étant trop courtes, Nicolas nous a usiné de belles et longues vis de banjos.

FROG H (3) : Essais de structures sur les plans canards

FROG-H est le deuxième prototype de fusée réutilisable, dont INNOVLAB de l'IUT de Cachan développe la structure mécanique.

FROG est une série de démonstrateurs d’atterrissage vertical permettant de faire des expérimentations en vol autour du guidage de la navigation, du pilotage et du contrôle de poussée.  Il s’agit d’un projet du CNES, réalisé par une équipe pluridisciplinaire de partenaires industriels (Drones-Center, Polyvionics, Sonatronic), universitaires (IUT Cachan) et associatifs (Planètes Sciences). L’agence spatiale Européenne et le Łukasiewicz Institute of Aviation ont rejoint le projet pour fournir le système propulsif de FROG-H.

Sur ce nouveau démonstrateur il est prévu de pouvoir monter et tester des plans canards si nécessaire.

 Différentes solutions sont étudiées pour la structure des plans canards par Stéphanie, stagiaire à l'INNOVLAB. Dans cette dernière version la structure est réalisée avec des longerons en tubes et des nervures en klégecell. L'ensemble sera entoilé avec du film thermocollant.

Honda Saline Hiret, Rétroconception d'un véhicule de course (1)

Les Triplettes de Bonneville, une association de copains férus de records de vitesse sur toutes sortes de véhicules à 2, 3 et 4 roues nous a demandé de les aider dans la rétroconception d'un véhicule de record inspiré de la Honda Hiret.
Il s'agit d'une Honda 125 cm3 carénée par des amateurs pour battre un record de vitesse.

Tout commence par la rétroconception de la carène par Pierre-yves LEBEAU à partir de photos d'époque.

La surface complexe de la carène est dessinée sous Rhino 3D puis saucissonnée, ce qui permet de récupérer les profils des différents couples.

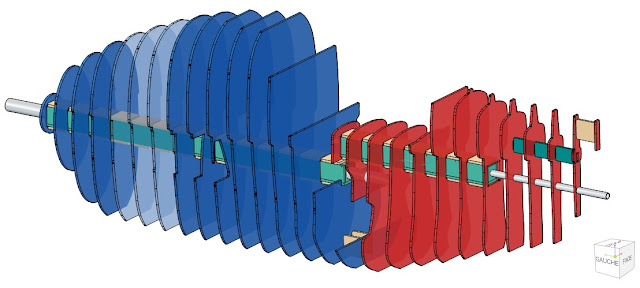

C'est à partir de là que l'INNOVLAB intervient pour produire l'outillage de fabrication du moule de carénage. Une poutre caisson est conçue afin de recevoir les différents couples du moule qui seront espacés par des entretoises.

Deux outillages sont conçus : Carénage avant, carénage arrière

Chaque outillage peu etre monté sur un tournebroche afin de faciliter le travail.

Toutes les pièces du moule sont prêtes à être usinées. Un calepinage soigneux est réalisé.

Une fois usiné il restera à assembler tout puis à recouvrir tous les cadres de lattes de bois pour former la forme de carène en bordé latté (Strip planking).

FROG H : (2) Mise au point de la fabrication des plans canards

FROG-H est le deuxième prototype de fusée réutilisable, dont INNOVLAB de l'IUT de Cachan développe la structure mécanique.

FROG est une série de démonstrateurs d’atterrissage vertical permettant de faire des expérimentations en vol autour du guidage de la navigation, du pilotage et du contrôle de poussée.  Il s’agit d’un projet du CNES, réalisé par une équipe pluridisciplinaire de partenaires industriels (Drones-Center, Polyvionics, Sonatronic), universitaires (IUT Cachan) et associatifs (Planètes Sciences). L’agence spatiale Européenne et le Łukasiewicz Institute of Aviation ont rejoint le projet pour fournir le système propulsif de FROG-H.

Stéphanie, apprentie à l'INNOVLAB de l'IUT de Cachan travaille sur la mise au point de la fabrication des plans canards



Production en série de châssis de robot gamelle

 Nicolas MERCADIÉ, responsable technique de l'Innovlab de l'IUT de Cachan produit en série des châssis de petits robot pédagogiques pour le département GEII.
