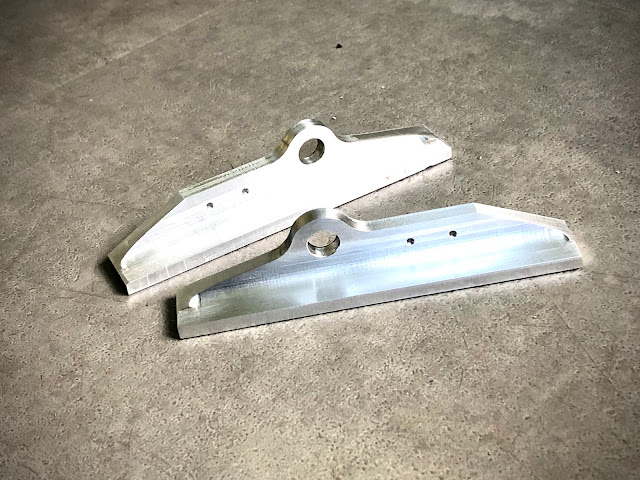

Fabrication de chappes d'articulation de roulette de queue d'avion léger



Rétroconception d'une nervure d'emplanture d'aileron pour avion de collection SIPA 903



Lors de la restauration d'un avion de collection SIPA 903, nous avons entamé la restauration des ailerons et des volets. Sur l'un deux, la nervure d'emplanture était partiellement décollée et en mauvais état (rupture de la structure de nervure).

Cet élément en mauvais état nous fournissait un très concret sujet de rétroconception pour former nos élèves techniciens de Génie Mécanique de l'IUT de Cachan.

Voici les étapes :

- Numérisation de la structure de nervure et de son coffrage avec une référence de dimensions (réglet)

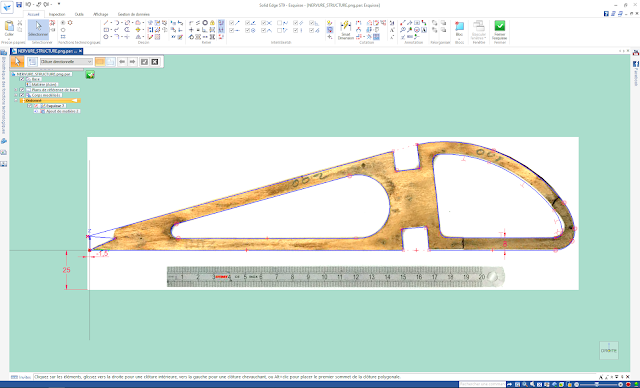

Cette image est importée dans un modeleur volumique, puis une fois mise à l'échelle grâce à la référence de longueur (réglet), on décalque le profil.

Cette esquisse permet de générer le fichier numérique de la structure de nervure et du coffrage.

Ensuite, il ne reste plus qu'à découper l'ensemble dans du contreplaqué à l'aide d'une fraiseuse à panneaux à commande numérique.

Et voilà !
